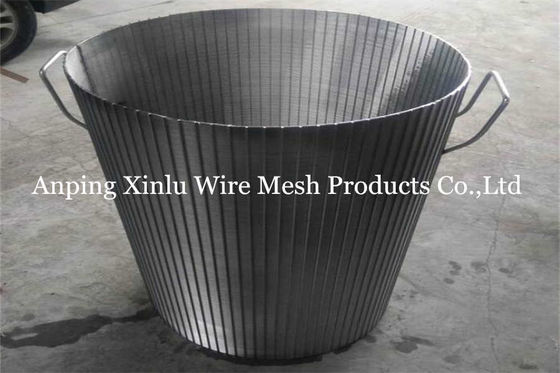

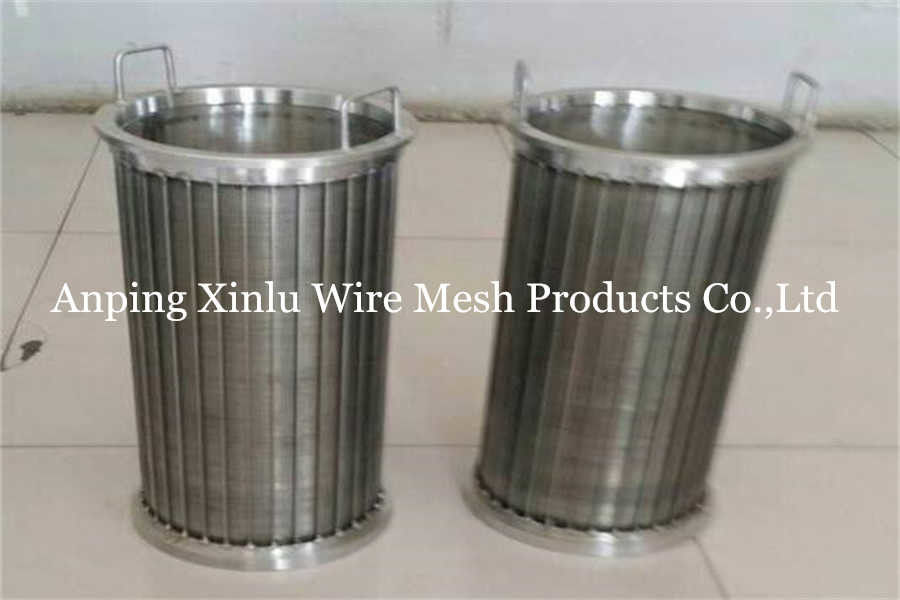

원통 Ss304 웨지 와이어 스크린 파이프는 외부 바구니 안에서 용접되었습니다

윙 와이어 스크린 필터 메시 존슨 스크린 필터 파이프 SS304 316L

윙 와이어 스크린, V 모양의 와이어 용접 스테인레스 스틸 물 우물 스크린, 저탄소 젤리화 물 우물 스크린, 존슨 스크린 튜브, 존슨 스크린 파이프, 존슨 우물 스크린,존슨 배열 스크린, 존슨 필터 스크린, 존슨 V 와이어 스크린,V 와이어 슬롯 튜브, 와이어 래핑 스크린 파이프, 오일 우물 스크린, 탈수 우물 스크린, 완벽한 둥근 스크린 튜브, 프로필 와이어 스크린 파이프,역접속 스크린 튜브, 나선 스크린 튜브, 스크린 실린더, 막대기 기반의 연속 슬롯 스크린, 모래 콘롤 웰 스크린, 철회 스크린 파이프, 스테인레스 스틸 필터 요소, 윙 철 롤 스크린,스테인리스 스틸 필터 파이프, 회전 드럼 스크린, 윙크 와이어 롤링 스크린, 역 건설 윙크 와이어 스크린, 역 프로필 와이어 스크린,

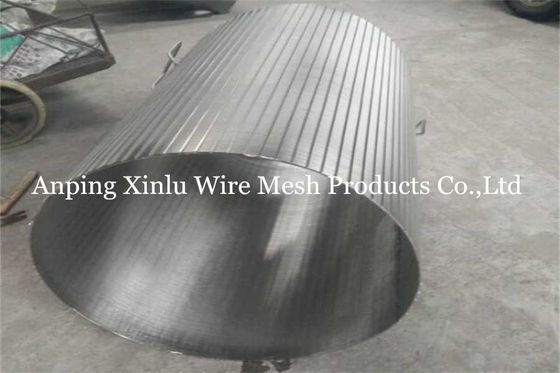

내부에서 외부로 필터링을 위한 실린더식 스크린

1- 축적 와이어 구조: 각 곡물을 경사하지 않고 매체의 침대가 위아래로 이동 할 수 있도록 수직 슬롯을 생성합니다.

2내부 둘레 와이어 구조: 외부 지원 막대기를 사용하여 방해받지 않는 내부 스크린 얼굴을 만듭니다.

3. 내부 축적 전선 구조: 길고 평행한 슬롯을 만듭니다. 수직 응용 프로그램에서 매체는 경사와 함께 위아래로 이동 할 수 있습니다. 수평 회전 응용 프로그램에서,효율적인 수분 제거를 위해 전선 가장자리를 가로질러 흐르는.

4- 역전선 구조: 외부 둘레 역전선 및 축적 내부 지원 막대

설명:

윙 와이어 스크린은 물, 석유 및 가스 우물에서 전 세계적으로 널리 사용되며 물 우물 산업에서 사용되는 지배적인 스크린 유형입니다.
용접된 스테인레스 스틸 와이어 랩 스크린은 막대와 프로필 와이어로 구성됩니다. 막대는 둥근 와이어, 삼각형 와이어 또는 트라페조이드 와이어가 될 수 있습니다. 프로필 와이어는 삼각형 와이어 (V 모양의 와이어) 입니다.이 유형의 와이어 랩 스크린은 구조와 높은 개방 영역을 가지고 있습니다, 그리고 정확한 슬롯 크기. 와이어는 소량 무게에서 높은 강도 특성을 가진 딱딱한 일 조각 단위를 생산하는 용접로 막대기에 고정됩니다.스크린에 대한 슬롯 개방은 원하는 슬롯 크기를 생산하기 위해 외부 와이어의 연속 회전을 간격으로 제조됩니다.모든 슬롯은 깨끗하고 부러지거나 절단되지 않아야합니다. 인접한 와이어 사이의 각 슬롯 개구는 화면 표면을 형성하는 데 사용되는 특별한 모양의 와이어에서 V 모양입니다.

매개 변수

간격 (mm): 002, 0.025, 0.03, 0.04, 0.05, 0.06, 0.08, 0.10, 0.15, 0.2, 0.25, 0.30-35, 또한 고객의 요구 사항에 따라 만들 수 있습니다
소재: 저탄소 철강, 저탄소 철강 가루화, 플라스틱 스프레이, 스테인리스 철강 (304, 316L, Hastelloy 등)
길이: 50mm~6000mm
외부 지름: 25mm~600mm
연결 형태: 굴곡 연결 또는 스레드 연결, 직접 파이프 헤드 또는 스레드 파이프 헤드
스크린 와이어 사양: 일반적으로 0.75 * 1.5mm, 1 * 2mm, 2 * 3mm, 2.3 * 3mm, 3 * 5mm
내부 갈비뼈: DN25mm/12, DN33mm/8, DN37mm/8, DN40mm/10, DN60mm/12, 등

롤링 특성:

1트라페소이드 와이어의 적용은 슈로더 스크린 틈 사이에 V 모양의 구멍을 형성합니다. 이 디자인 형태는 다른 형태의 제품보다 더 효율적으로 작동합니다.수분 필터레이션의 원활성 확보.
2트라페소이드 와이어의 연속 윙링은 원형 패턴으로 배치 된 지원 와이어에 높은 밀도의 연속적인 균일한 틈을 형성합니다.스크린의 개방 영역과 차단되지 않는 것을 보장합니다., 고밀도의 퇴적물 축적을 피합니다. 생산성과 긴 필터 수명이 보장됩니다.
3와일링 와이어 및 모든 지원 와이어는 전기 용접에 의해 연결됩니다. 이는 내구성이 좋으며 더 긴 작동 수명 주기를 가지고 있습니다.
4지지 가이드의 길쭉한 배열과 스크린의 연속 슬롯 형태는 실제 필요에 따라 설계되어 제품이 더 높은 압축 성능을 갖습니다.

특징 및 이점

1V형 슬로트 (V-Shaped Slots) - "V" 모양의 구멍이 우물 안쪽으로 열리면서 슬로트 너비보다 약간 작은 입자가 통과할 수 있습니다.다른 모양의 구멍이 입자들은 스크린에 갇혀서 막힐 겁니다.
2매우 큰 개방된 영역 이 설계는 연속적인 슬롯을 제공하고 따라서 물이 들어갈 수 있는 개방된 영역은 어떤 크기와 슬롯 개척의 전통적인 슬롯 파이프보다 2배 이상입니다.이것은 훨씬 적은 마찰 머리 손실과 더 많은 물이 들어갈 수 있도록 허용.

종류:

안쪽에서 바깥쪽으로

1. 와이어는 스크린 파이프의 길이다.

2지원 막대는 스크린 파이프의 길이가 됩니다.

스크린 스트립의 직경은 트라페소이드 모양이며, 아래쪽의 슬롯은 스크린 상단보다 넓다.

물 우물 스크린 파이프의 다른 재료의 차이

존슨 웨이지 와이어 스크린 파이프적용

물 우물& 석유 우물

물 공급 시스템
필터 장비
드럼 필터
모래 관리

지하수

펌프 필터

모터 필터

수분 제거

지하수
폐수 처리

FAQ

Q1. 샘플 주문을 받을 수 있나요?

A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.

Q2. 유도시간은 어떻게 될까요?

A: 3-5 일 샘플 준비, 15-25 일 대량 생산.

Q3. 주문에 대한 MOQ 제한이 있습니까?

A: 낮은 MOQ, 샘플 검사용 3pc가 제공됩니다.

Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?

A: 항공, 해상 운송 및 철도 운송은 모두 선택적입니다.

또는 EMS, DHL, UPS, FedEx 또는 TNT에 의해 배송, 도착하는 데 5-7일이 걸립니다.

Q5. 어떻게 주문을 진행합니까?

A: 먼저 당신의 필요 사양 또는 응용 프로그램을 알려주세요.

둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.

셋째, 고객이 정식 주문을 위해 보증금을 확인합니다.

넷째, 우리는 생산을 준비합니다.

Q6. 제품 위에 제 로고를 인쇄해도 될까요?

A: 예. 우리의 생산 전에 공식적으로 알려주세요.

신루 윙 와이어 스크린 파이프 세부 사항

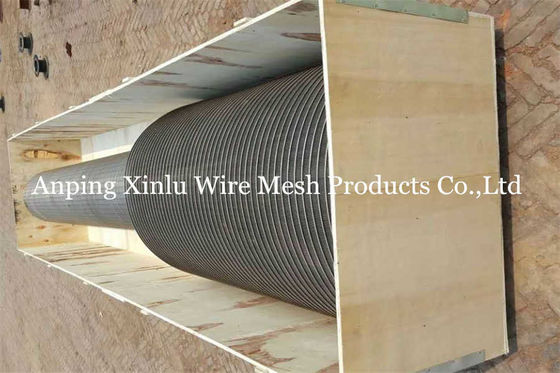

신루 윙 와이어 스크린 패키지

플라스틱 거품 봉지 포장
투명한 플라스틱 봉지 안쪽, 직물 봉지 바깥쪽
나무 상자
팔레트
