제품 상세 정보:
|
| 필터 이름: | 10인치 워터 웰 존슨 필터 용접 V 와이어 스크린 파이프 | 소재: | 스테인리스 스틸 304L, 304 316L 321. 저탄소 아연 도금, 듀플렉스 스테인리스 스틸 |
|---|---|---|---|
| 표준 길이: | 10피트, 20피트 | 직경 크기: | 10인치, 10-3/4인치, 273mm |
| V선: | 3x4.6mm | 사용: | 물이나 기름 우물에서 |
| 조인트 방식: | 용접된 벨소리 | 태그: | 스테인리스 스틸 V 와이어 스크린 파이프; 존슨 필터 웨지 와이어 스크린 파이프; 용접 웨지 와이어 스크린 파이프 |
| 강조하다: | 용접된 Ｖ 철망 스크린 필터,갭 0.5 밀리미터 물 필터 스크린,Ｖ 존슨 스크린 파이프 |
||

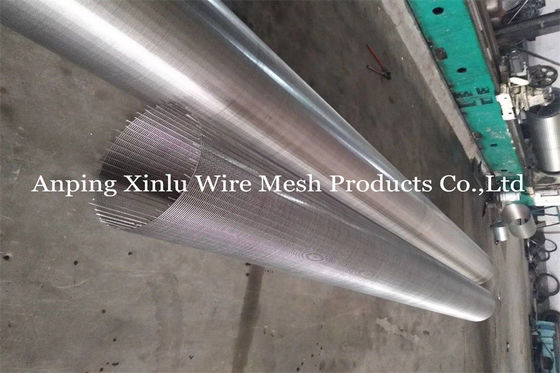

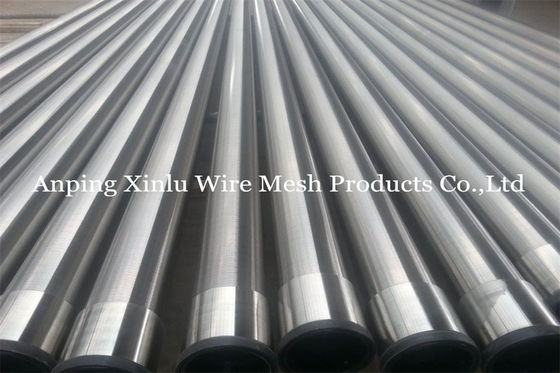

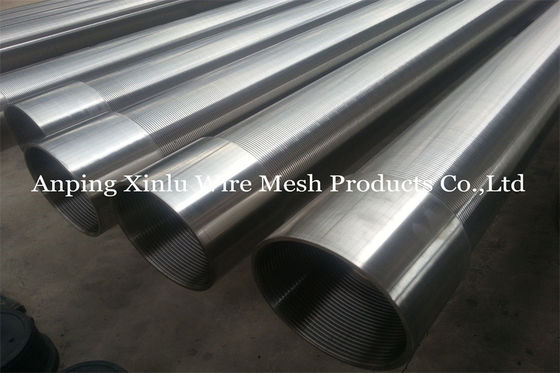

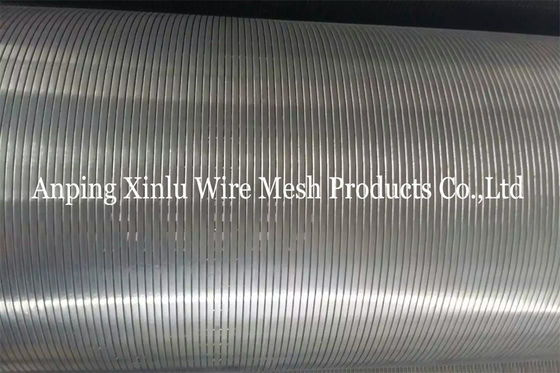

존슨 필터 웰드 윙 와이어 스크린 파이프 (Johnson Filter Welded Wedge Wire Screen Pipe) 는 V- 와이어 스크린 튜브로도 알려져 있으며, 저항으로 웰드 된 받침을 중심으로 나선 모양으로 와이어를 포장하여 제조됩니다.우리의 존슨 필터 용접 윙 와이어 스크린 파이프는 다양한 모양으로 제조됩니다, 크기와 개방된 영역은 프로젝트 요구 사항에 맞습니다. 결과는 막힘에 저항하는 부드러운 표면을 가진 매우 강한 제품입니다.이것은 다양한 애플리케이션을 위해 윙 와이어 제품을 이상적으로 만듭니다, 검열, 필터링,
비용 효율성
최고 품질의 성능과 비용 효율적인 솔루션을 제공하는 최고의 재료로 제작되었습니다.
움직이는 부품이 없습니다.
소모될 부품이 없기 때문에 유지보수가 적은 신뢰성을 얻습니다.
고정밀 크기
우리는 디자인, 엔지니어링 및 제조를 제공하여 패널 크기, 개방 영역 크기, 와이어 크기와 모양 등에 필요한 정밀성을 보장합니다.
높은 기계적 강도, 가벼운 구조
윙 와이어 스크린은 최소한의 질량으로 탁월한 강도를 제공하기 위해 개발되었습니다.
우수한 필터레이션 성능
와이어 스크린은 필터레이션, 수집, 유지, 탈수 등에 대한 산업 표준입니다.
최소 막힘
정밀 구조와 맞춤형 철 모양은 윙 스크린이 막힘으로 인해 스크린을 제거 할 필요성이 최소화되어 높은 성능을 제공한다는 것을 의미합니다.
최대 흐름량
정밀 개방 영역 제조는 필요한 필터레이션 사양을 달성하면서 최대 흐름을 허용합니다.
온도 변동에 내성이
윙 와이어 스크린은 다양한 환경과 온도에 적합합니다.
장수
내구성 있고 고품질의 재료는 여러분의 투자가 수년 동안 결과를 가져다 줄 것을 의미합니다.
| 이름:존슨 스크린,물 유선 스크린,물 우물 스크린,무선 워크 스크린,비드지 와이어 스크린,스크린 튜브,슬롯 튜브,원드 스크린,연속 슬롯 스크린 필터,샌드 제어 스크린,비드지 와이어 스크린 파이프,오일 스크린. | |||||||
| 소재:스테인레스 스틸 304,316L,무자극성 스테인레스 스틸,저탄소 감금,904L,두중강 등 | |||||||
| 직경:29-1300mm에서 (정상적인 지름은 아래 표에 있습니다) | |||||||
| 슬롯:0.1-100mm에서 (정상적인 슬롯 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.5mm, 아래 표를 참조) | |||||||
| 길이는:100-6000mm에서 (정상적인 길이는 컨테이너에 맞게 2.9m 및 5.8m입니다) | |||||||
| 랩 와이어:2*3.5mm,2.2*3.5mm,22*4.5mm, 3*4.6mm, 3*5mm, 3*6mm, 3*6.5mm3.2*6mm, 4*7mm 등 | |||||||
| 지지 막대기:ø3.0-ø6.0mm 둥근 와이어, 또한 Vee 모양의 와이어가 될 수 있습니다. | |||||||
| 끝:용접된 반지/평평한 톱니 끝,남/여성 톱니,플랜지 등 | |||||||
|
사용 방법:물 우물,폐기물 처리,물 공급 시스템, 석탄 및 광산,식품 처리기 및 음료 스크린, 환경 보호, 정제 및 석유화학, 건축 및 건설 등 |
|
크기 (인치) |
과다 복용 (mm) |
슬롯 (mm) |
길이 (m) |
텐슬리 강도 |
붕괴력 |
랩 와이어 Ve형유선(mm) |
지지 막대 둥근 선(mm) |
| 3-1/2 | 88.9 | 1.0 | 2.9 | >22 | 10.2 | 2.2x3.5 (폭 x 높이) | ø3.8MM×22 |
| 4-1/2 | 114.3 | 1.0 | 2.9 | >28 | 11.5 |
2.2x35 (WxH) |
ø3.8MM×22 |
| 6-5/8 | 168.3 | 0.75 | 5.8 | >40 | 12.8 |
2.2x35 (W x H) |
ø3.8MM×32 |
| 6-5/8 | 168.3 | 1.0 | 5.8 | >33 | 12.8 |
2.2x35 (W x H) |
ø3.8MM×32 |
| 6-5/8 | 168.3 | 0.63 | 5.8 | >83 | 45 |
3.2x60 (W x H) |
ø6.0MM×32 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >34 | 21.9 |
2.3x35 (W x H) |
ø3.8MM×48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >50 | 38.2 |
30.0x50 (W x H) |
ø4.0MM×48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >60 | 46 |
3.2x60 (W x H) |
ø5.0MM×48 |
| 10-3/4 | 273.1 | 0.75 | 5.8 | >50 | 32.9 |
2.2x35 (W x H) |
ø4.0MM×55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >60 | 39.5 |
30.0x46 (W x H) |
ø4.8MM×55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >100 | 48 |
3.2x60 (W x H) |
ø5.0MM×55 |
| 12-3/4 | 323.9 | 1.0 | 5.8 | >120 | 37.2 |
30.0x50 (W x H) |
ø4.0MM×56 |
| 14 | 355.6 | 1.0 | 2.9 | >80 | 37.8 |
30.0x50 (W x H) |
ø4.0MM×59 |
| 16 | 426 | 1.0 | 2.9 | >80 | 37.5 |
30.0x50 (W x H) |
ø4.0MM×54 |
제품 태그:무화탄소 v 와이어 스크린 파이프; 존슨 필터 윙 와이어 스크린 파이프; 용접 윙 와이어 스크린 파이프
