제품 상세 정보:
|
| 제품: | 유동적 필터 4 인치 웰 스크린, 존슨 Ｖ 와이어 우물 펌프 필터 스크린 | 필터식: | 펌프 필터, 모터 필터, 변하기 쉬운 필터 엘리멘트, 존슨 철망 스크린, 존슨 웰 스크린, 존슨 스크린 파이프, 존슨 스크린관, 존슨 필터 스크린, 회전통스크린, 웨지 와이어 원통 |
|---|---|---|---|
| 특징: | 비 막힌, 무폐쇄, 평활 표면, 용이한 설치, 긴 사용한 삶 | Ｖ 와이어: | 1.5x2.5mm, 2x3mm |
| 슬롯: | 0.3 밀리미터 | 재료: | SS304 |
| 지름: | 4 " 114 밀리미터 | 를 위해 사용합니다: | 우물, 유정, 펌프 필터, 지하수 |
| 강조하다: | 50 밀리미터 Dia 연속적인 슬롯은 상영됩니다,용접된 프로필 와이어 연속적인 슬롯 스크린,2x3mm Ｖ 와이어 연속적인 슬롯 스크린 |
||

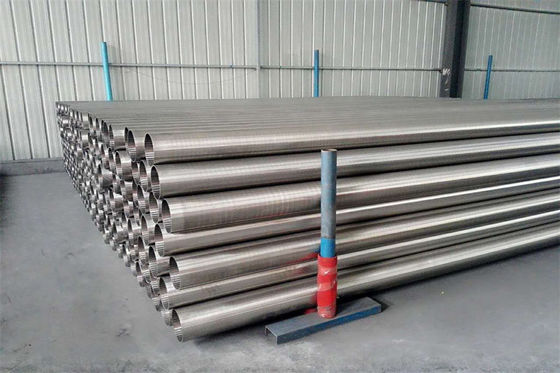

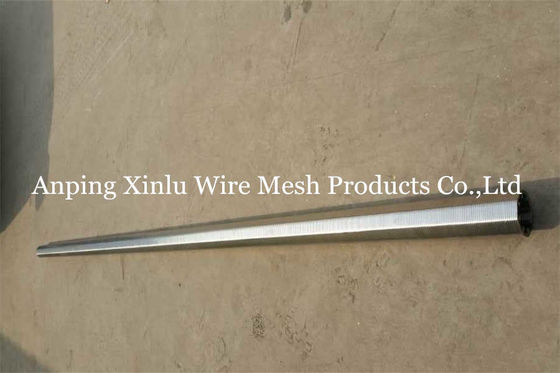

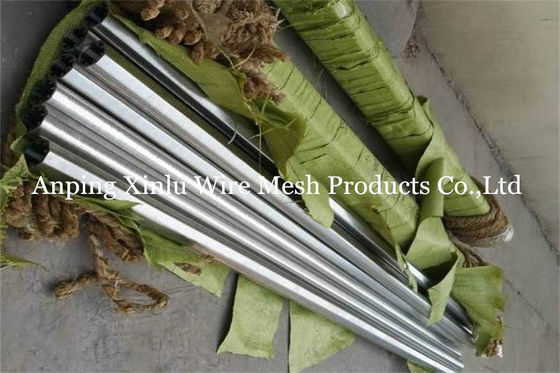

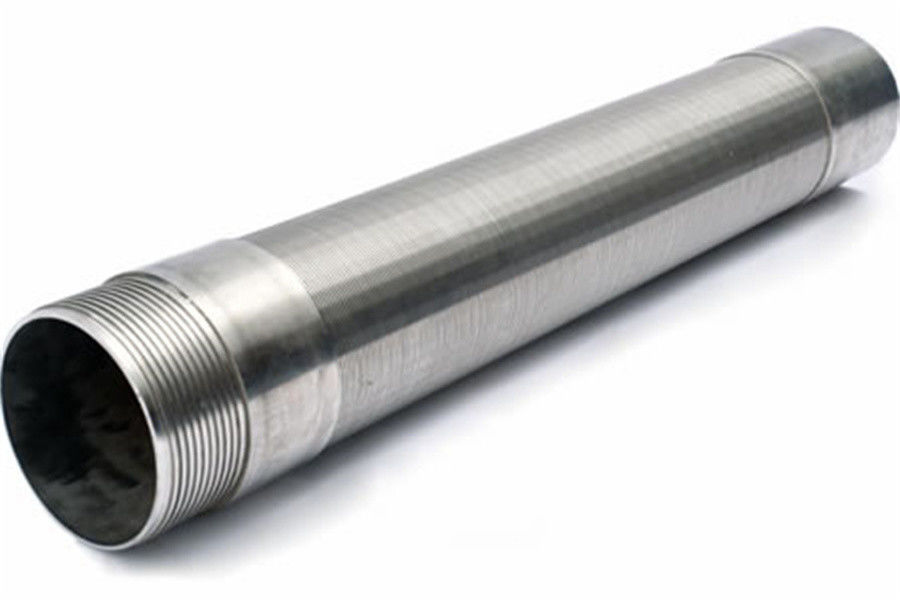

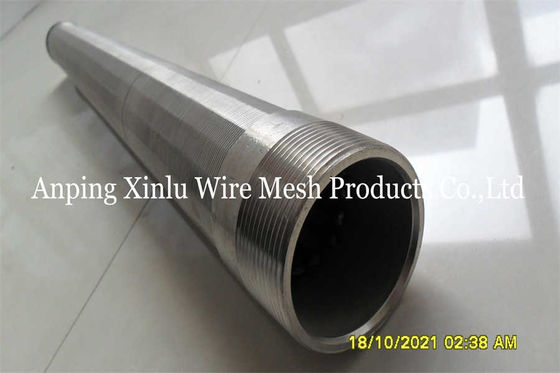

50 밀리미터는 쐐기 지원과 프로필 전선 연속적인 슬롯 스크린관을 용접했습니다
물 웰 스크린, 완전한 원형 스크린관, 프로필 전선 스크린 파이프, 쐐기형 와이어 스크린, 래핑 스크린 와이어, 스크린관, 스크린 파이프, 모래 조절 웰 스크린, 석유 웰 스크린, Ｖ 와이어 슬로트 화면, 연료봉 기반을 둔 연속적인 슬롯 화면, 전선이 스테인레스 강 스크린 파이프에게 상처를 입혔습니다, 존슨이 잘 상영됩니다, 연속적이 슬롯 웰 스크린, 철망 스크린, 존슨 화면, 존슨 Ｖ 전선 스테인레스 강 웰 스크린
연속적인 슬롯 스크린관은 강관의 축방향에 지지 프로파일 생명 로드와 용접 구조체이고 표면 프로파일이 스피랠리 지지 프로파일을 휘갔습니다.
연속적인 슬롯 스크린관은 기계에 직접적으로 제조됩니다. 그들은 단번에 매우 정확한, 좁은 슬롯 개시와 완전한 원형의 고유 장점을 가집니다. 슬롯 튜브는 부착과 / 또는 보강을 위해 필요한 종편을 갖출 수 있습니다.
연속적인 슬롯 스크린관 (특수 구성의 표준 구성은 신청하는대로) 슬롯 튜브의 선임이 다음과 같이 그것의 건설을 묘사한다는 것이 가능합니다 :
지지대 와이어의 표면 철망 / 지지대 와이어 × 숫자.예 : 12S/Q25 × 8.
이것은 프로필이 와이어는 12S인 것을 의미합니다. 지지대 와이어는 Q25이고 똑같이 8개의 지지대 와이어가 있다고 360 넘게가' 간격을 둡니다.
연속적인 슬롯 스크린은 아래 묘사된 그것들 외에 차원과 / 또는 허용한도로 지하철을 타고 청구하는 대로 이용 가능합니다.
프로필 조합
| 표면 프로파일 | 지지 프로파일 | 민. 데이터 독립적 접근 모형. 밀리미터 | 민. 슬롯 폭 밀리미터 |
|---|---|---|---|
| 10대 | Q25 | 21 | 0.10 |
| 11S | Q20 또는 Q25 | 23 | 0.030 |
| 12S | 22S | 30 | 0.050 |
| 12S | Q25 | 23 | 0.030 |
| 12S | Q35 | 30 | 0.050 |
| 18S | 22S 또는 Q35 | 30 | 0.050 |
| 18S | Q25 | 25 | 0.030 |
| 18S | D45 | 300 | 0.20 |
| 18S | 10 × 3 | 300 | 0.20 |
| 22S | 22S 또는 Q35 | 45 | 0.10 |
| 22S | D45 또는 10 × 3 또는 25 × 3 | 300 | 0.20 |
| 28S | Q35 | 215 | 0.20 |
| 28S | D45 또는 10 × 3 또는 25 × 3 | 300 | 0.20 |
| 34S | Q35 | 300 | 0.20 |
| 34S | D45 | 300 | 0.20 |
| 34S | 10 × 3 또는 25 × 3 | 300 | 0.20 |
| 42S | Q35 또는 D45 | 300 | 0.20 |
| 42S | 10 × 3 또는 25 × 3 | 300 | 0.20 |
지름
| 밀리미터에 외부 직경 | 지지 프로파일의 숫자 |
|---|---|
| 30 | 8 |
| 45 | 10 |
| 57 | 12 |
| 70 | 18 |
| 85 | 18 |
| 97 | 20 |
| 110 | 24 |
| 137 | 30 |
| 164 | 36 |
| 215 | 48 |
| 268 | 48 |
| 305 | 40 |
| 380 | 48 |
| 460 | 60 |
| 510 | 64 |
| 625 | 80 |
| 914 | 180 |
표준 공차 (더 단단한 허용한도가 특수 기술을 이용하여 청구하는 대로 가능합니다).
| 슬롯사이즈 : | ± 0.030 밀리미터 (최대. ± 0.030) ± 0.1 밀리미터 (최대. ± 0.2) |
검안의 ≤ 300 밀리미터 동안 O.D. > 300 밀리미터 동안 |
|---|---|---|
| 지름 | ± 0.3 밀리미터 ± 0.5 밀리미터 ± 2.5 밀리미터 |
Ø 164 Ø > 300 < 164mm=""> <> 밀리미터 |
| 길이 | ± 2 밀리미터 ± 4 밀리미터 |
Ø ≤ 300 밀리미터 Ø > 300 밀리미터 |
특수 기능 :
거꾸로 된 프로필
슬롯 관내의 정상적 구조는 여과에서 플로 아웃을 고려합니다. 그러나, 밖 건설 -에게 유입은 또한 가능합니다.
단지 쐐기가 개방된 구역을 증가시키기 위해 매체와 접촉하도록, 이 건설은 또한 또 다른 필터 매체를 위한 지지관으로서 슬롯 튜브가 사용될 때 사용될 수 있습니다. 그것은 있고 항상 여과 솔루션에서 발견될 수 있습니다.
가변성 슬롯 개시
특수 목적을 위해 변하기 쉬운 슬롯 개구부는 모든 지름을 위해 가능합니다.
연속적인 실린더
많은 지지 프로파일을 이용하여, 축 방향 슬로트는 획득될 수 있습니다. 이러한 필터 엘리멘트는 연속적인 실린더로 불립니다.
FAQ
Q1. 나는 샘플 순서를 가지고 있을 수 있습니까?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 혼합시료는 받아들일 수 있습니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 샘플 준비를 위한 3-5 일, 대량 생산을 위한 15-25 근무일.
Q3. 당신은 명령을 위한 어떠한 MOQ 제한도 가지고 있습니까?
한 : 샘플 점검을 위한 3대 pc인 낮은 MOQ는 이용 가능합니다.
Q4. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?
한 : 항공사, 바다 선적과 철도수송은 모두 선택적입니다.
또는 EMS, DHL, UPS, 페덱스 또는 TNT에 의해 운반하시오 그러면 도달하는데 5-7 일이 걸립니다.
Q5. 진행되는 방법 명령?
한 : 첫째로 우리에게 당신의 필요 상술 또는 애플리케이션을 알려드립시다.
둘째로 우리는 당신의 요구조건 또는 제안에 따라 인용합니다.
제3으로 고객은 형식적 순서를 위한 예금을 확인하고 위치시킵니다.
네번째로 우리는 생산을 배열합니다.
Q6. 그것이 내 로고를 제품에 프린트하기 위한 OK입니까?
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하세요.
---------------------------------------------------------------------------------------------------------------
우리의 주로 제품은 다음과 같습니다 : 스테인레스 강 V자형 샤프드 전선 / 랩 와이어, 존슨 유형 스크린, 물 웰 스크린 / 연료봉 기반을 둔 래핑 스크린 와이어, 쐐기형 와이어 스크린, 반대 쐐기형 와이어 스크린, 스테인레스 강 체 파이프, Ｖ 와이어 슬로트 강관, 웰 스크린을 탈수한 완전한 원형 웰 스크린 파이프 스크린 패널을 탈수하고, 조각 와이어 격자, Ｖ 전선 평판, 화면 노즐, 물과 가스거르개 노즐, 녹슬지 않는 강철 필터 노즐, 웨지 와이어 지지체 그리드, 곡면 사별기 플레이트, Ｖ 철망 스크린, 아크 화면, 필터 바닥 노즐, 스테인레스 강 옆 화면, 웨지 와이어 필터가 캔들스, 회전통스크린, 체 실린더, 모래 조절 웰 스크린오일 웰 스크린, 로드 기반을 둔 연속적인 슬롯 스크린, 헤더와 허브 측면과 허브 광선의 측면 기타 등등.
