제품 상세 정보:
|
| 이름: | 73mm 듀플렉스 스테인레스 스틸 워터 헤더 측면 분배기 튜브 대형 유량 등급 | 소재: | SS304 또는 316L, 321, 듀플렉스 스테인리스 스틸, 하스텔로이 |
|---|---|---|---|
| 슬롯: | 0.2 밀리미터 | V선: | 1.5x2mm |
| 단 접속: | 용접 링, 스레드 API, PT, NPT, BST, 플랜지 등 | 지지대 와이어: | 1.8x2.5mm 또는 맞춤형 |
| 필터 유형: | 웨지 와이어 측면 암, 필터 양초, 필터 요소, 스크린 튜브, 측면 파이프 | 적용: | 필터, 필터, 광물, 가스/오일/액체 여과, 산업 |
| 강조하다: | 73 밀리미터 듀플렉스 스테인리스강 필터 스크린,물 헤더 스테인레스 강 필터 스크린,측면 스테인레스 강 필터 스크린 |
||

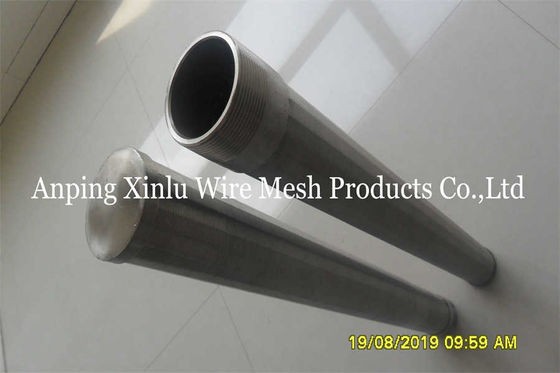

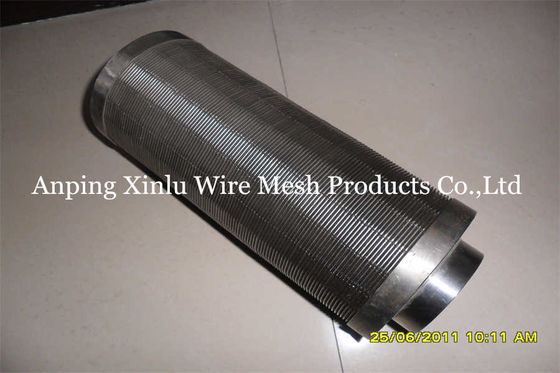

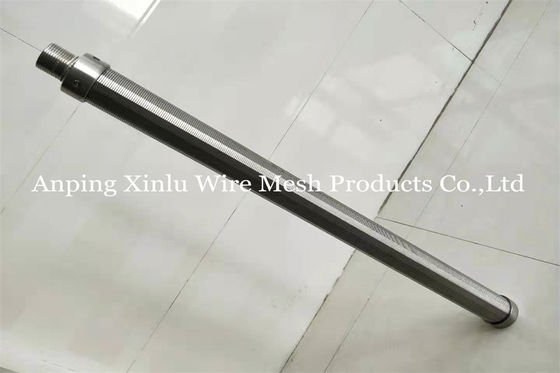

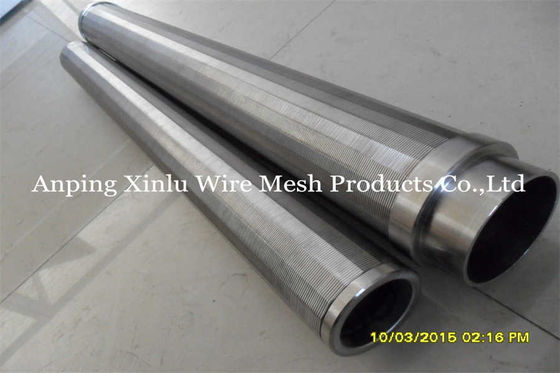

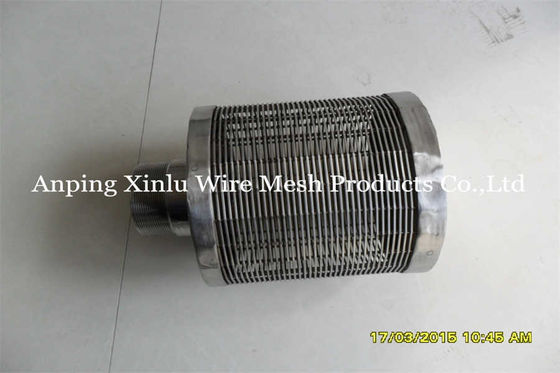

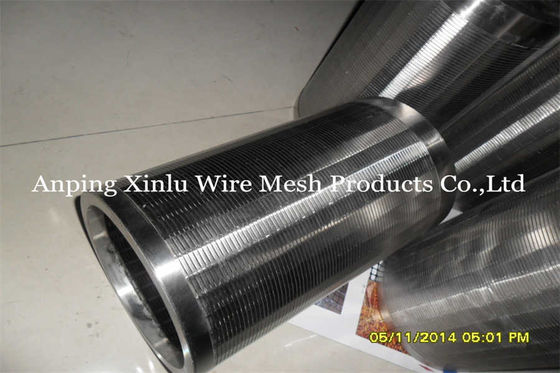

73mm 듀플렉스 스테인리스 스틸 물 헤더 측면 배급 튜브 큰 흐름 등급
윙 와이어 측면 팔, 스테인리스 스틸 필터 촛불, 측면 파이프, 헤더 측면, 측면 튜브, 필터 튜브, 스크린 파이프, 스크린 튜브, 존슨 와이어 측면 스크린
큰 흐름 등급 윙 와이어 물 헤더 측면 분배기는 잘 착용 저항 및 부식 저항을 가지고 침투하기 쉽다.안정적인 용접 품질, 큰 개척 면적, 긴 수명, 높은 강도 및 높은 부하 용량, 그것은 다양한 모양으로 만들 수 있습니다. 차원, 와이어 지름, 슬롯, 프레임 구조는 사용자 정의 될 수 있습니다.
헤더 측면 분배 튜브 종류:
01: 스레드 끝 윙 와이어 스크린 측면.
02: 긴 끝 톱니 와이어 스크린 측면.
03: 스레드 연결 윙 와이어 측면 조립.
04: 플랜지 연결 윙 와이어 측면 조립.
05: 상단 플랜지 연결 윙 와이어 집합체.
06: 아래쪽 플랜지 연결 윙 와이어 집합체.
07: 스레드 연결형 허브 방사성 측면 조립장.
08: 플랜지 연결 타입 허브 광선 측면 조립
09: 네 가지 가지 허브 방사선 측면 조립.
10: 여섯 가지 나뭇가지 허브 방사선 측면 조립.
11: 여섯 가지 나뭇가지 허브 방사선 측면 조립.
12: 8 가지 가닥 허브 방사선 측면 조립.
큰 흐름 등급의 윙 와이어 물 헤더 측면 배급자의 설명:
큰 흐름 등급 윙 와이어 물 헤더 측면 분배기는 잘 착용 저항 및 부식 저항을 가지고 침투하기 쉽다.안정적인 용접 품질, 큰 개척 면적, 긴 수명, 높은 강도 및 높은 부하 용량, 그것은 다양한 모양으로 만들 수 있습니다. 차원, 와이어 지름, 슬롯, 프레임 구조는 사용자 정의 될 수 있습니다.
장점 큰 흐름 등급 윙 와이어 물 헤더 측면 분배
1균일 틈, 樹脂 또는 재료의 누출이 없습니다
2높은 개방 영역, 큰 흐름 요구 사항을 충족 할 수있는 높은 흐름 영역
3액체 분포 면적과 균일 분포
4컨테이너의 요구 사항을 충족 할 수있는 다양 한 구조
5부지 파이프의 고압 내성이
6고품질의 재료가 장수기를 보장합니다.
큰 흐름 등급 윙 와이어 물 헤더 측면 배급자의 응용
큰 흐름 등급 윙 와이어 물 헤더 측면 배급자는 중앙 헤더 파이프 또는 허브에 연결된 스크린 측면의 일련으로 구성됩니다.이온 교환 장치의 중요한 구성 요소입니다., 미디어 필터, 모래 필터, 탄소 스트립 용기, 탄소 타워, 점토 필터 및 많은 물 및 폐수 처리 응용 프로그램.
큰 흐름 등급 윙 와이어 물 헤더 측면 배급기의 사양:
| 소재 | SS304, SS304L, SS316, SS316L, SS321, 904, C276, 2205, 2207, 듀플렉스, 하스텔로이 등 | ||
| 보통 옆관 QTY (PCS) | 46, 8, 12,16, etc. According to request, current flow rating, and application. 요청, 현재 흐름 등급, 애플리케이션에 따라 | ||
| 측면 OD 범위 (mm) | 25~80mm, 커스터마이즈 | ||
| 정상 헤더 지름 (mm) | 흐름 등급, 스레드 및 플랜지 지름 및 고객의 요구 사항에 따라 | ||
| 헤더 및 측면 연결 장치 유형 | 스레드, 플랜지 | ||
| 지름 범위 (mm) | 탱크 지름에 따라 | ||
| 슬롯 범위 (mm) | 일반 슬롯 0.2, 0.25, 0.3, 0.350.4mm.Slot according to request. 요청에 따라 슬롯. | ||
| 웨지 와이어 (mm) | 1x2 | 1.5x2 | 2x3 |
| 지원 스탠드 (mm) | 1.5x25, 2x3 | 1.8x25, 2x3 | 2x3, 2x4 |
| 참고: | Customized According To Requirement | ||
옆구리의 사양
| 슬롯 크기 | 화면 옆 지름 (mm) | 수직 나브 지름 (mm) | 스크린 옆 플랜지 지름 (mm) | 수직 나브 플랜지 지름 (mm) | 화면 측면 번호 |
|---|---|---|---|---|---|
| 0.05 0.1 0.2 0.3 0.5 1 |
32 40 57 76 89 |
76 89 108 133 159 219 |
25 32 40 50 65 80 |
50 65 80 100 125 150 |
6 8 10 12 |
| 항목 | 화면 옆 길이가 (mm) | WWLA-09의 지름 (mm) | WWLA-10의 지름 (mm) | WWLA-11의 지름 (mm) | WWLA-12의 지름 (mm) |
|---|---|---|---|---|---|
| WWHLA-01 | 82 | 258 | 259 | 258 | / |
| WWHLA-02 | 113 | 316 | 321 | 316 | / |
| WWHLA-03 | 144 | 374 | 383 | 374 | / |
| WWHLA-04 | 175 | 432 | 445 | 432 | / |
| WWHLA-05 | 206 | 491 | 507 | 491 | 520 |
| WWHLA-06 | 237 | 549 | 569 | 549 | 580 |
| WWHLA-07 | 268 | 607 | 631 | 607 | 640 |
| WWHLA-08 | 299 | 665 | 693 | 665 | 699 |
| WWHLA-09 | 330 | 724 | 755 | 724 | 759 |
| WWHLA-10 | 361 | 782 | 817 | 782 | 819 |
| WWHLA-11 | 392 | 840 | 879 | 840 | 879 |
| WWHLA-12 | 423 | 898 | 941 | 898 | 939 |
| WWHLA-13 | 454 | 957 | 1003 | 957 | 999 |
| WWHLA-14 | 485 | 1015 | 1065 | 1015 | 1059 |
| WWHLA-15 | 516 | 1073 | 1127 | 1073 | 1119 |
| WWHLA-16 | 547 | 1131 | 1189 | 1131 | 1179 |
| WWHLA-17 | 578 | 1189 | 1251 | 1189 | 1239 |
| WWHLA-18 | 609 | 1247 | 1313 | 1247 | 1299 |
| WWHLA-19 | 640 | / | / | / | 1359 |
| WWHLA-20 | 671 | / | / | / | 1419 |
| WWHLA-21 | 702 | / | / | / | 1479 |
| WWHLA-22 | 733 | / | / | / | 1539 |
| WWHLA-23 | 764 | / | / | / | 1599 |
| WWHLA-24 | 795 | / | / | / | 1659 |
윙 와이어 측면 집합의 특징
윙 와이어 측면 조립은 다른 용도로 다른 응용 프로그램에 맞을 수 있습니다
윙 와이어 측면 집합의 적용
퀴지 와이어 측면 조립은 필터링 및 스크린을 위해 하 하 하 배수용 응용 프로그램에서 널리 사용됩니다. 추가로 다양한 스크린 기계에서 널리 사용됩니다.
FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 3-5 일 샘플 준비, 15-25 일 대량 생산.
Q3. 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ, 샘플 검사용 3pc가 제공됩니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: 항공, 해상 운송 및 철도 운송은 모두 선택적입니다.
또는 EMS, DHL, UPS, FedEx 또는 TNT에 의해 배송, 도착하는 데 5-7일이 걸립니다.
Q5. 어떻게 주문을 진행합니까?
A: 먼저 당신의 필요 사양 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객이 정식 주문을 위해 보증금을 확인합니다.
넷째, 우리는 생산을 준비합니다.
Q6. 제품 위에 제 로고를 인쇄해도 될까요?
A: 예. 우리의 생산 전에 공식적으로 우리에게 알려주세요.
