제품 상세 정보:
|
| 이름: | 배수 필터링을 위한 DN32-219mm 웨지 와이어 측면 어셈블리 | 슬롯: | 0.05-3mm |
|---|---|---|---|
| V선: | 1.5x2mm | 단 접속: | 용접 링, 스레드 API, PT, NPT, BST, 플랜지 등 |
| 지지대 와이어: | 1.8x2.5mm 또는 맞춤형 | 소재: | SS304 또는 316L, 321, 듀플렉스 스테인리스 스틸, 하스텔로이 |
| 장점: | 자기 없음, 설치 용이, 수명 연장 | 적용: | 필터, 필터, 광물, 가스/오일/액체 여과, 산업 |
| 강조하다: | 219 밀리미터 웨지 와이어 측면 조립체,DN32 웨지 와이어 측면 조립체,SS304 웨지 와이어 측면 조립체 |
||
DN32-219mm 윙 와이어 측면 조립 장치 하 하 하 배수 필터링
퀴지 와이어 스크린은 효과적인 필터링 및 스크린 성능의 특징으로 하 하 하 배수 응용 프로그램에서 널리 사용됩니다.퀴지 와이어 측면 조립은 아래 배수에서 사용되는 전형적인 스크린 유형입니다.

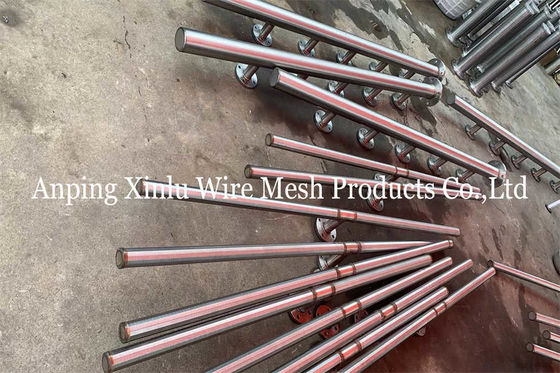

위드 와이어 측면 조립, 또한 헤더 측면 조립이라고도 하며, 수평적인 힐링 뼈 스타일 위드 와이어 스크린 측면 및 수직적으로 고정 된 둥근 허브의 조립입니다.화면 측면은 고유 한 심지어 패턴이 있습니다, 스테인리스 스틸, Hastelloy 합금 스틸 및 다른 합금 스틸로 만들어집니다. 스크린 측면은 일반적인 또는 사용자 정의 응용 프로그램에 맞게 다양한 슬롯 크기, 와이어 크기 및 지름이 있습니다.

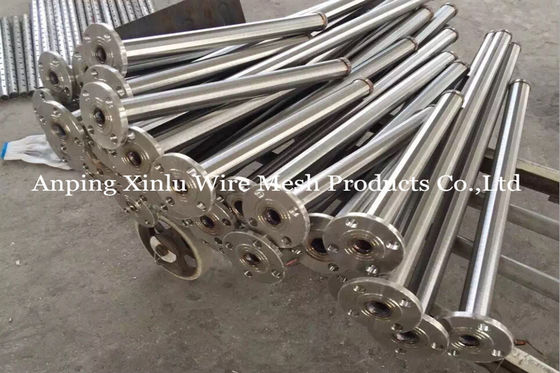

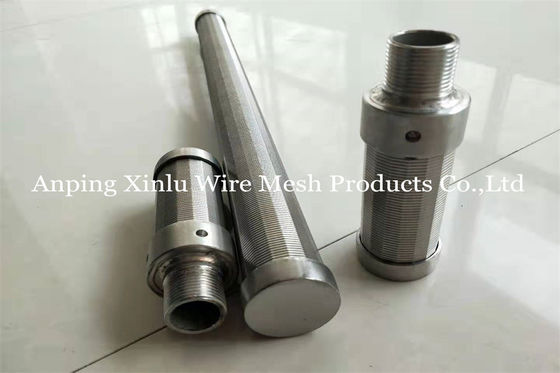

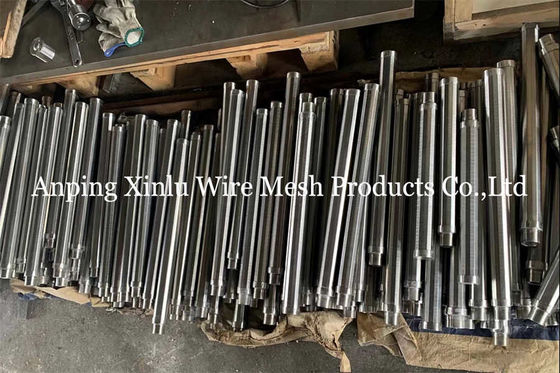

윙크 와이어 스크린 측면에는 두 가지 유형이 있습니다: 가닥 끝 윙크 와이어 스크린 측면과 플랜지 끝 윙크 와이어 스크린 측면.스레드 끝 윙 와이어 스크린 측면은 한쪽 끝에서 고체 캡과 다른 끝에서 스레드 파이프 연결으로 구성됩니다. 플랜지 끝 윙 와이어 스크린 측면은 한쪽 끝에서 단단한 캡과 플랜지로 구성됩니다. 다른 디자인은 다른 응용 프로그램과 기계에 맞게 할 수 있습니다.
Because of the different ending of wedge wire screen lateral, the connection type is different. 일반적으로 빗자루 화면 측면은 가닥으로 수직 허브에 설치됩니다.the screen laterals are bolted onto the round hub through flanges on the screen laterals and round hubs 화면 측면 및 둥근 허브에 대한 플랜지를 통해.
때때로, 가닥 끝 톱니 와이어 스크린 측면은 플랜지를 가진 허브에 설치됩니다. 그리고 플랜지는 볼트와 견과류로 수직 허브 플랜지와 연결되어 있습니다.플랜지 상단 플랜지 또는 하단 플랜지 될 수 있습니다모든 디자인은 다른 위치와 기계의 요구 사항에 맞게 사용됩니다.
옆구리의 사양
| 슬롯 크기 | 화면 옆 지름 (mm) | 수직 나브 지름 (mm) | 스크린 옆 플랜지 지름 (mm) | 수직 나브 플랜지 지름 (mm) | 화면 측면 번호 |
|---|---|---|---|---|---|
| 0.05 0.1 0.2 0.3 0.5 1 |
32 40 57 76 89 |
76 89 108 133 159 219 |
25 32 40 50 65 80 |
50 65 80 100 125 150 |
6 8 10 12 |
허브 방사선 측면

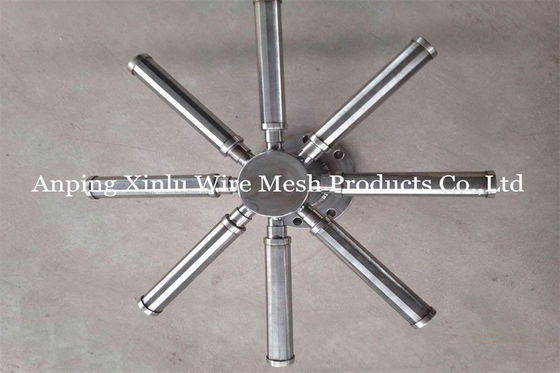

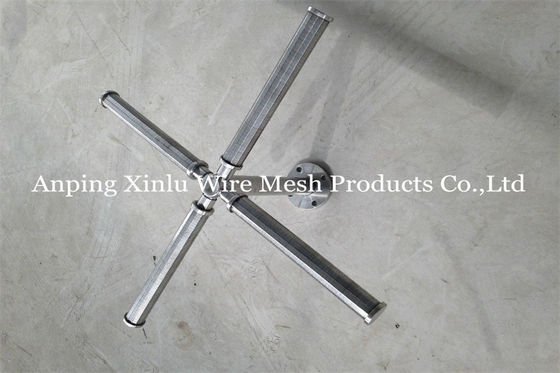

또 다른 유형의 측면 조립 장치가 있으며, 이는 허브 방사선 측면으로 불립니다. 여러 화면 측면과 중앙 허브로 구성됩니다.허브 방사선 측면 조립은 두 가지 주요 끝 유형이 있습니다: 힌트 끝형과 플랜지 끝형.
허브 방사선 측면 조립은 슬롯 크기, 화면 측면 길이 및 조립 직경 등 많은 사양이 있습니다. 추가로 화면 측면의 양은 사용자 정의 될 수 있습니다.네 가지 일반적인 유형의 허브 방사선 측면 조립 장치가 있습니다, 당신은 그들을 참조할 수 있습니다 그리고 다른 유형을 원한다면, 그냥 우리에게 말 하 고 우리는 당신을 위해 사용자 정의 할 것입니다.
| 항목 | 화면 옆 길이가 (mm) | WWLA-09의 지름 (mm) | WWLA-10의 지름 (mm) | WWLA-11의 지름 (mm) | WWLA-12의 지름 (mm) |
|---|---|---|---|---|---|
| WWHLA-01 | 82 | 258 | 259 | 258 | / |
| WWHLA-02 | 113 | 316 | 321 | 316 | / |
| WWHLA-03 | 144 | 374 | 383 | 374 | / |
| WWHLA-04 | 175 | 432 | 445 | 432 | / |
| WWHLA-05 | 206 | 491 | 507 | 491 | 520 |
| WWHLA-06 | 237 | 549 | 569 | 549 | 580 |
| WWHLA-07 | 268 | 607 | 631 | 607 | 640 |
| WWHLA-08 | 299 | 665 | 693 | 665 | 699 |
| WWHLA-09 | 330 | 724 | 755 | 724 | 759 |
| WWHLA-10 | 361 | 782 | 817 | 782 | 819 |
| WWHLA-11 | 392 | 840 | 879 | 840 | 879 |
| WWHLA-12 | 423 | 898 | 941 | 898 | 939 |
| WWHLA-13 | 454 | 957 | 1003 | 957 | 999 |
| WWHLA-14 | 485 | 1015 | 1065 | 1015 | 1059 |
| WWHLA-15 | 516 | 1073 | 1127 | 1073 | 1119 |
| WWHLA-16 | 547 | 1131 | 1189 | 1131 | 1179 |
| WWHLA-17 | 578 | 1189 | 1251 | 1189 | 1239 |
| WWHLA-18 | 609 | 1247 | 1313 | 1247 | 1299 |
| WWHLA-19 | 640 | / | / | / | 1359 |
| WWHLA-20 | 671 | / | / | / | 1419 |
| WWHLA-21 | 702 | / | / | / | 1479 |
| WWHLA-22 | 733 | / | / | / | 1539 |
| WWHLA-23 | 764 | / | / | / | 1599 |
| WWHLA-24 | 795 | / | / | / | 1659 |
윙 와이어 측면 집합의 특징
윙 와이어 측면 조립은 다른 용도로 다른 응용 프로그램에 맞을 수 있습니다
윙 와이어 측면 집합의 적용
퀴지 와이어 측면 조립은 필터링 및 스크린을 위해 하 하 하 배수용 응용 프로그램에서 널리 사용됩니다. 추가로 다양한 스크린 기계에서 널리 사용됩니다.
FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 3-5 일 샘플 준비, 15-25 일 대량 생산.
Q3. 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ, 샘플 검사용 3pc가 제공됩니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: 항공, 해상 운송 및 철도 운송은 모두 선택적입니다.
또는 EMS, DHL, UPS, FedEx 또는 TNT에 의해 배송, 도착하는 데 5-7일이 걸립니다.
Q5. 어떻게 주문을 진행합니까?
A: 먼저 당신의 필요 사양 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객이 정식 주문을 위해 보증금을 확인합니다.
넷째, 우리는 생산을 준비합니다.
Q6. 제품 위에 제 로고를 인쇄해도 될까요?
A: 예. 우리의 생산 전에 공식적으로 우리에게 알려주세요.
