제품 상세 정보:
|
| 제품: | BSP 스레드 SS304 존슨 유형 V 와이어 포장 연속 슬롯 스크린 파이프 | V 웨지 와이어: | 2.5x4mm, 3x4.6mm |
|---|---|---|---|
| 라운드 지원: | 3.8-5.0mm | 길이: | 0.5m, 1m, 1.5m, 2m, 2.5m, 2.9m, 2.85m, 3m, 10피트, 3.5m, 4m, 5.8m, 5.85m, 5.9m, 5.95m, 6m, 20피트 |
| 재료: | SS304, SS316L, SS321, LCG | 슬롯: | 0.1-10mm |
| 연결 종료: | 나사식 암수 커플링, API STC, BSP, G BSPNPT, | 프로파일 와이어: | 3x4.6mm |
| 강조하다: | SS304 연속 슬롯 스크린,존슨 연속 슬롯 스크린,BSP 스레드 파이프 |
||

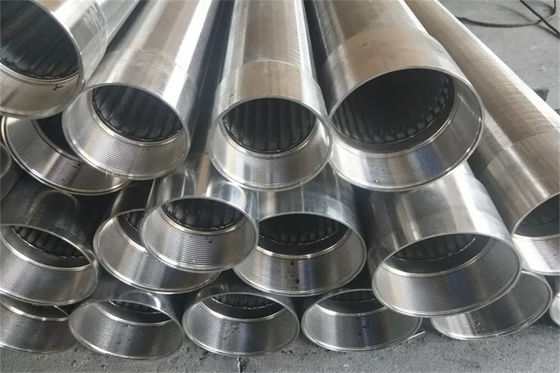

BSP 스레드 SS316L Johnson Type V 와이어 래핑된 연속 슬롯 스크린 파이프

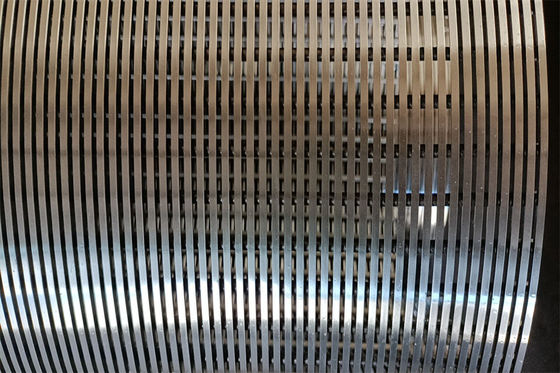

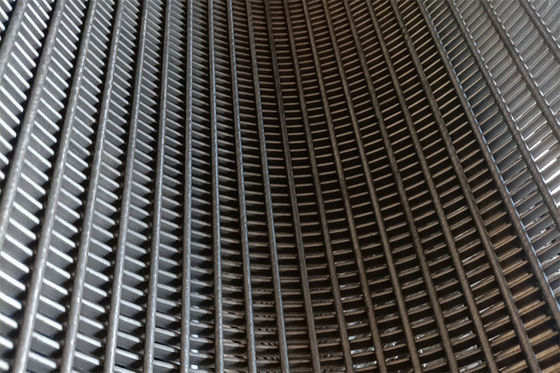

존슨 형 우물 연속 슬롯 스크린 튜브,고품질의 우물 스크린 / 존슨 스크린 필터 메쉬는 길이 방향 지지 막대의 내부 배열 주위에 a 또는 v 쐐기 모양의 와이어로 제조됩니다.고급 전체 용접 기술을 통해 흥미로운 점 하나하나가 구조를 견고하게 만들고 기계적 성능을 탁월하게 만듭니다.V 철사와 지지 막대에 의해 용접됩니다. 각 v 철사 사이에 고정 가치 구멍이 있고, 최대 개방을 제공하도록 설계된 연속 구멍은 진입 속도를 줄이고 수력 효율성을 증가하고 더 효과적인 발달을 촉진하기 위한 것입니다.감싼 와이어는 V자형, 지지봉은 O자형입니다.
사양 Johnson Type V 와이어 래핑된 연속 슬롯 스크린 파이프
| 재료 | 304,304L,321,316L, 탄소강 |
| 와이어 크기 | 0.75×1.5mm, 1×2mm, 1.8x2.5mm, 2X3mm, 2.2×3mm, 2.3x3.5mm, 3x4.6mm, 3×6mm |
| 지름 | 25mm, 33mm, 36mm, 40mm, 45mm, 48mm, 50mm, 53mm, 57mm, 60mm, 70mm, 75mm, 80mm, 82mm, 5, 0, 89mm, 95mm, 100mm, 142mm, 177mm, 200mm, 205mm, 219mm, 273mm, 323mm, 345mm, 426mm, 450mm, 500mm, 600mm, 620mm, 650mm,...,2000mm |
| 폭(mm) |
1.0 1.50 1.80 2.30 3.00 3.30 3.70 |

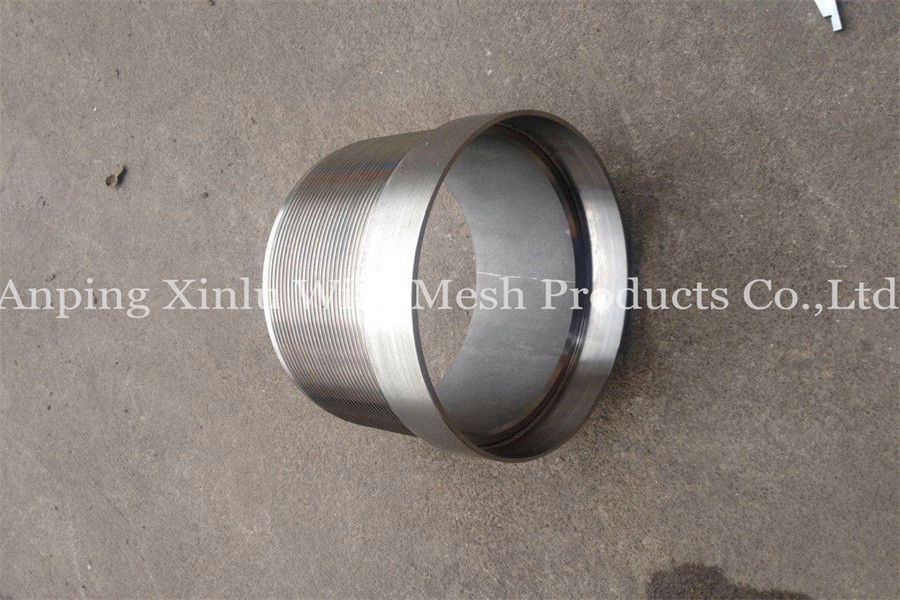

| 연결 종료 | 용접 링(경사 끝), 나사 연결(STC, BSP, NPT, PT, BSPT, APT, BTC) 또는 플랜지 또는 밀봉 |
| 표면 처리 | 아연 도금, 페인트, 광택, 포장 및 패시베이션 등 |
| 노트 | 철사, 막대 및 구멍 크기는 주문을 받아서 만들어질 수 있습니다 |
Johnson Type V 와이어 래핑된 연속 슬롯 스크린 파이프 기술 데이터 참조 테이블:
| 직경(mm) | 벽 두께(mm) | |||||||||||
| 4 | 6 | 8 | ||||||||||
| Ø 127 | √ | |||||||||||
| Ø 159 | √ | √ | ||||||||||
| Ø 168 | √ | √ | ||||||||||
| Ø 219 | √ | √ | ||||||||||
| Ø 273 | √ | √ | ||||||||||
| Ø 325 | √ | √ | ||||||||||
| Ø 426 | √ | √ | ||||||||||
| Ø 529 | √ | √ | ||||||||||
| Ø 630 | √ | √ | ||||||||||
| 슬롯 크기(mm) | 1 | 1.5 | 2 | 삼 | 1 | 1.5 | 2 | 삼 | 1 | 1.5 | 2 | 삼 |
| 퍼센트 개방 면적(%) | 8.8 | 13.9 | 18.8 | 30.4 | 6.3 | 9.5 | 12.7 | 20 | 5.6 | 8.6 | 11.4 | 16.9 |
| 프로필 와이어 | ||||||||
| 너비(mm) | 1.50 | 1.50 | 2.30 | 2.30 | 1.80 | 3.00 | 3.70 | 3.30 |
| 높이(mm) | 2.20 | 2.50 | 2.70 | 3.60 | 4.30 | 4.70 | 5.60 | 6.30 |
| 지지대 | 둥근 |
|||||
| 너비(mm) | 2.30 | 2.30 | 3.00 | 3.70 | 3.30 | Ø2.5--Ø5mm |
| 높이(mm) | 2.70 | 3.60 | 4.70 | 5.60 | 6.30 | ---- |
특성 Johnson Type V 와이어 래핑된 연속 슬롯 스크린 파이프:
1. 잼이 쉽지 않음
특수 V 형 와이어는 스크린 외부면의 구멍을 내부보다 작게 만들어 구멍이 걸리기 쉽지 않습니다.
2. 슬롯 짝수
CNC 공작 기계는 와이어 사이의 간격을 엄격하게 제어하여 간격이 균일합니다.
3. 강한 내식성
4. 스테인레스 스틸 304는 높은 내식성을 가지고 있습니다.
Johnson Type V 와이어 래핑된 연속 슬롯 스크린 파이프 애플리케이션:
Wrap screen pipe 특정 연속 슬롯 구조는 유속을 최적화하고 막힘을 최소화하며 물을 포함하는 지질 형성을 더 빠르게 개발하는 것을 목표로 합니다.다음 상황에 가장 잘 적용됩니다.
작고 미세한 입자로 구성된 지층
자갈 팩이 설치될 우물
최대 개방 면적이 요구되는 얇은 대수층
대구경 및 소구경 깊은 우물
1. 우리는 전문 제조 업체입니다.
2. 우리는 당신에게 경쟁력있는 가격으로 최고의 품질의 제품을 줄 수 있습니다.
3. 전문 영업 팀은 24시간 이내에 피드백을 제공할 수 있습니다.
4. 우리는 12개월 동안 우수한 판매 후 서비스를 제공합니다.
5. 맞춤형 서비스를 제공합니다.
6. 우리의 서비스는 하루 24시간 연중무휴로 24시간 이용 가능합니다.
-------------------------------------------------- -------------------------------------------------- -----------
우리의 주요 제품은 다음과 같습니다: 스테인레스 스틸 ve 날카로운 와이어/랩 와이어, 존슨 유형 스크린, 우물 스크린/로드 기반 와이어 포장 스크린, 쐐기 철망, 역 쐐기 철망, 스테인리스 강 스트레이너 파이프, v 철사 슬롯 튜브, 완벽한 진원도 스크린 파이프, 탈수 우물 스크린, 탈수 스크린 패널, 쐐기 와이어 격자, v 와이어 평면 패널, 스크린 노즐, 물 및 가스 스트레이너 노즐, 스테인레스 스틸 필터 노즐, 쐐기 와이어 지원 그리드, 체 벤드 플레이트, v 와이어 스크린, ARC 스크린, 필터 바닥 노즐, 스테인레스 스틸 측면 스크린, 쐐기 와이어 필터 양초, 회전하는 드럼 스크린, 스트레이너 실린더, 모래 제어 우물 스크린, 유정 스크린, 막대 기반 연속 슬롯 스크린, 헤더 및 허브 측면 및 허브 방사형 측면 등
